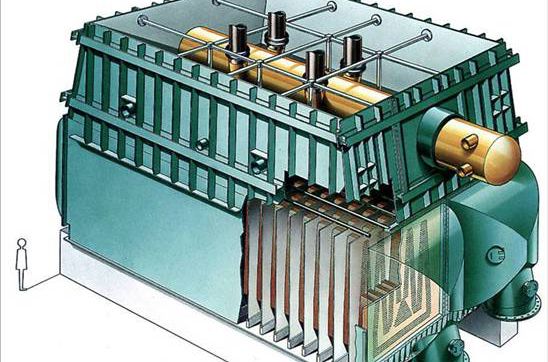

蒸发式凝汽器的结构一般由外壳、水室、管板、铜管(不锈钢管)、与汽轮机排汽口连接处的补偿装置和支架等组成!凝汽器一般分为表面式和混合式两种，而大型电厂都是用表面式。

　　而表面式凝汽器又分为：

　　1、汽流向下式：即抽汽口在蒸发式凝汽器的下部，汽轮机排汽自上而下流动，多用在老式的小型机上。

　　2、汽流向上式：它的特点是汽轮机排汽可以充分的加热凝结水。但汽阻很大，目前很少用。

　　3、汽流向心式：蒸汽由管束四周沿半径方向流向中心的抽汽口，在管束下部有足够的蒸汽通道，使凝结水与蒸汽有充分的接触，加热效果好，汽阻少，而且凝结水与被抽出的蒸汽不接触，保证了蒸发式凝汽器良好的除氧效果，但其体积很大。

　　4、汽流向侧式：有上下直通的蒸汽通道保证了凝结水与蒸汽的直接触，蒸汽一部分由此通道入，另一部分由上面进入管束的两半，空气从两侧抽出。在有足够大的面积时，凝结水过冷度很少，汽阻也不大，目前多采用。

　　蒸发式凝汽器是洛阳高华环保冷却科技有限公司生产的产品系列之一，公司旗下还有闭式冷却塔、蒸发式冷凝器、空冷器、空冷岛节能改造、循环水系统设计总承包等诸多产品。我司秉承“科技先导，以人为本，开拓创新，服务大众”的企业理念，打造专 业、创新的团队，使产品和服务覆盖于各行各业。
